Тех. характеристики
Функциональные особенности:

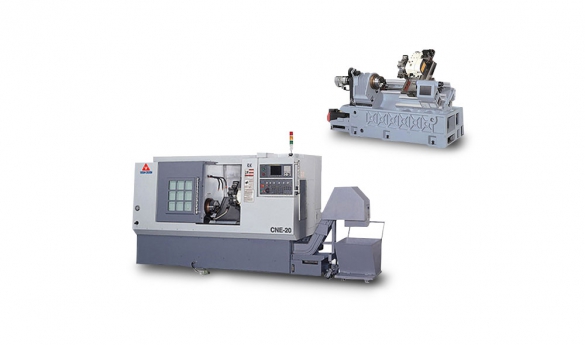

- Токарный станок с наклонной станиной.
- Шпиндель приводится в движение мощным двигателем, обеспечивающим большую мощность для обработки в тяжелых условиях.
- Полное отделение масла от жидкости.
- Программируемая задняя бабка.
- Устройство предварительной настройки инструмента.
МОДЕЛЬ | CNE-20 | CNE-26 | |
Емкость | № оси управления | 2 оси | |
Стандартный диаметр поворота | В10….Ø230 мм (9,05″) / В12….Ø300 мм (11,81″) | ||
Максимальный диаметр поворота | В10….Ø300 мм (11,81″) / В12….Ø340 мм (13,38″) | ||
Рабочая длина | 600 мм (23,62 дюйма) | 580 мм (22,83 дюйма) | |
Передняя бабка и главный шпиндель | Нос шпинделя, внутренний конус | A2-6, Ø69 Конус 1/20 | A2-6, Ø81 Конус 1/20 |
Отверстие шпинделя | Ø65 мм (2,56 дюйма) | Ø78 мм (3,07 дюйма) | |
Вместимость бара | Ø52 мм (2,04 дюйма) | Ø65 мм (2,56 дюйма) | |
Гидравлический патрон | Ø210 мм (8 дюймов) | Ø254 мм (10 дюймов) | |
Диапазон скорости шпинделя | 45-4500 об/мин | 35-3500 об/мин | |
ИД переднего подшипника. шпинделя | Ø100 мм (3,937 дюйма) | Ø120 мм (4,724 дюйма) | |
Поперечные салазки (ось X) и каретка (ось Z) | Перемещение поперечного суппорта (ось X) | В10….Ø190 мм (7,48″) / В12….Ø207 мм (8,15″) | |
Продольное перемещение (ось Z) | 610 мм (24 дюйма) | 590 мм (23,23 дюйма) | |
Серводвигатель переменного тока (ось X) | 1,6 кВт 8 Н·м ~ FANUC α8/3000i | ||
Серводвигатель переменного тока (ось Z) | 3,0 кВт 12 Н·м ~ FANUC α12/3000i | ||
Диаметр шарикового винта (ось X) | Ø32 мм (1,26″) P5 C3 | ||
Диаметр шарикового винта (ось Z) | Ø40 мм (1,57″) P10 C3 | ||
Скорость быстрого перемещения (ось X) | 15 м/мин (590 изображений в минуту) | ||
Скорость быстрого перемещения (ось Z) | 20 м/мин (787 дюймов в минуту) | ||
Скорость подачи при резке (обе оси) | 0,001-500 мм/об. | ||
Башня | Инструментальная станция (случайная) | H10….10 инструментов / H 12….12 инструментов | |
Размер внешнего токарного инструмента | В10….☐25мм / В12….☐20мм | ||
Диаметр борштанги | В10….Ø40мм(1,575″) / В12….Ø32мм(1,26″) | ||
Задняя бабка | Диаметр пиноли | Ø85 мм (3,346 дюйма) | |
Перо путешествия | 120 мм (4,72 дюйма) | ||
Конус центра | МТ. №4 | ||
Ход задней бабки | 550 мм (21,65 дюйма) | ||
Мотор | Главный шпиндель (непрерывный) | СТД. AC9 кВт (12 л.с.) ОПЦИЯ. AC11 кВт (15 л.с.) | СТД. AC11 кВт (15 л.с.) ОПЦИЯ. AC15 кВт (20 л.с.) |
Главный шпиндель (30 мин. номинал) | СТД. AC11 кВт (15 л.с.) ОПЦИЯ. AC15 кВт (20 л.с.) | СТД. AC15 кВт (20 л.с.) ОПЦИЯ. AC18,5 кВт (25 л.с.) | |
Гидравлический масляный насос | 2,2 кВт (3 л.с.) | ||
Насос охлаждающей жидкости | 375 Вт (0,5 л.с.) | ||
Емкость бака | Гидравлический бак | 65 литров (14,3 галлона) | |
Бак охлаждающей жидкости | |||
Вес (нетто/брутто) прибл | Размеры упаковки | ||
Длина | 400 мм (157,5 дюйма) | ||
Ширина х Высота | Ширина 1890 мм (74,41 дюйма) x высота 2230 мм (87,8 дюйма) | ||
Основные преимущества
Прочная конструкция
Высокая точность
Быстрая смена инструмента
Комплект поставки
- Контроллер ЧПУ: FANUC 0i — TC
- Держатель расточной оправки …….. 2 комплекта.
- Держатель инструмента для наружного/облицовочного инструмента….2 комплекта.
- U-образный держатель сверла……………….1 компл.
- Сверлильная насадка: Для H10….
- * Ø12/Ø16/Ø20/Ø25/Ø32…1 шт. на каждую
- * Сверлильная насадка MT.3 x Ø40….1 шт.
- Сверлильная насадка: Для H12….
- * Ø12/Ø16/Ø20/Ø25….1 шт. на каждую
- * Сверлильная насадка MT.2 xØ32….1шт.
- Конвейер для стружки и тележка с ковшом для стружки.
- Педальный переключатель для открытия и закрытия патрона.
- Гидравлический полый патрон с вращающимся цилиндром.
- Гидравлическая система с баком для патрона, револьверной головки и пиноли задней бабки.
- Рабочий свет.
- Система охлаждения.
- Теплообменник.
- Вращающийся центр MT.4 …… 1 компл.
- Лампа чистовой обработки.
- Система автоматической смазки.
- Прокладки уровня…..6шт.
- Набор инструментов и коробка.
- Руководство по эксплуатации.
Дополнительные аксессуары
- Цанговый патрон.
- Улавливатель деталей.
- Автоматическая предварительная установка инструмента.
- Конфигурация СЕ.
- Система продувки воздухом.
- Инструменты VDI 30 x 12 / револьверная головка электронного типа диаметром 20 мм.
- Управление осью Cs и функция с системой останова / вращающейся револьверной головкой VDI 30.
