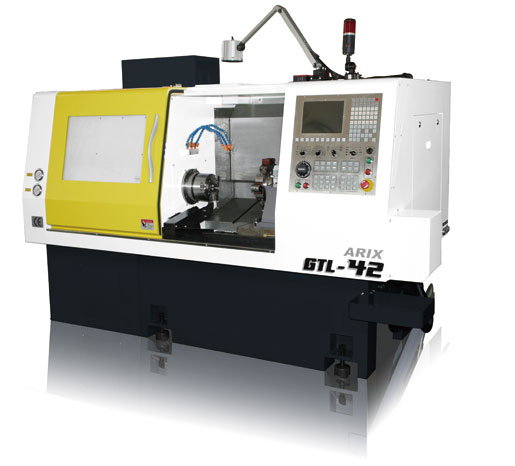

Токарный автомат продольного точения с ЧПУ Arix серии GTL

Характеристики

GTL-30

GTL-42

GTL-60

Емкость

Максимальный диаметр поворота

130

130

130

Максимальная длина поворота

200 мм

200 мм

200 мм

Производительность бара

30 мм

42 мм

60 мм

Размер патрона

4 дюйма

6 дюйма

8 дюйма

Шпиндель

Нос шпинделя

A2-4

A2-5

A2-6

Скорость вращения шпинделя

40~6000 об/мин

40~4000 об/мин

40~4000 об/мин

Отверстие шпинделя

56 мм

56 мм

60 мм

Внутренний диаметр переднего подшипника шпинделя

80 мм

80 мм

80 мм

Мощность двигателя шпинделя

7,5 кВт

7,5 кВт

7,5 кВт/11 кВт

Оси

Ход по оси X

120 мм

120 мм

220 мм

Ход по оси Z

255 мм

255 мм

380 мм

Быстрая скорость по оси X

15 м/мин

15 м/мин

15 м/мин

Быстрая скорость по оси Z

15 м/мин

15 м/мин

15 м/мин

Диаметр шарикового винта по оси X x шаг

5 мм

5 мм

5 мм

Диаметр шарикового винта по оси Z x шаг

5 мм

5 мм

5 мм

Размер линейной направляющей оси X

25 мм

25 мм

25 мм

Размер линейной направляющей по оси Z

25 мм

25 мм

25 мм

Мощность серводвигателя оси X

1 кВт

1 кВт

1 кВт

Мощность серводвигателя оси Z

1 кВт

1 кВт

1 кВт

Башня

Тип башни

Сервопривод

Сервопривод

Сервопривод

Количество станций

8

8

8

О.Д. размер хвостовика инструмента

20×20мм

20×20мм

20×20мм

I.D. размер хвостовика инструмента

25 мм

25 мм

25 мм

Время индексации башни

(1 станция)

2 сек

2 сек

2 сек

Задняя бабка

Диаметр пиноли

55 мм

55 мм

55 мм

I.D. конусность

MT4

MT4

MT4

Ход задней бабки

80 мм

80 мм

80 мм

Другие

Мощность двигателя гидравлического насоса

1 л.с.

1 л.с.

1 л.с.

Мощность двигателя насоса охлаждающей жидкости

1/4 л.с.

1/4 л.с.

1/4 л.с.

Емкость бака охлаждающей жидкости

170 л

170 л

170 л

Точность

Биение шпинделя

0.01

0.01

0.01

Точность позиционирования

0.005

0.005

0.005

Восстанавливаемость

0.005

0.005

0.005

Площадь

3000 х 1300 мм

3000 х 1300 мм

3000 х 1300 мм

Измерение

Высота машины

1500 мм

1500 мм

1500 мм

Вес машины

3000 кг

3700 кг

3700 кг
